La Bàn Địa Chất 3 Chân Dql-16z:

1. Tổng quan:
La bàn địa chất dựng đứng DQL-16Z là một loại dụng cụ dùng để định hướng và đo lường trong các hoạt động khác nhau trên thực địa. Nó có thể xác định chính xác hướng, khoảng cách, mức độ, độ cao chênh lệch và góc dốc, v.v., chủ yếu được sử dụng trong điều tra dân số rừng, đất trồng trọt, bảo tồn nước và điều tra kỹ thuật chung. Ý nghĩa của ba chữ cái bính âm trong số kiểu máy là "Geodesi", và số 1 đằng sau nó là số thứ tự.

2. Cấu tạo và nguyên lý làm việc của la bàn DQL-16Z:

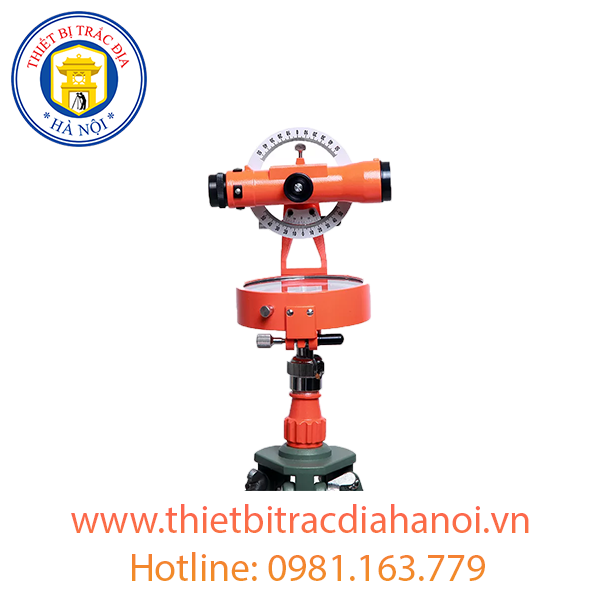

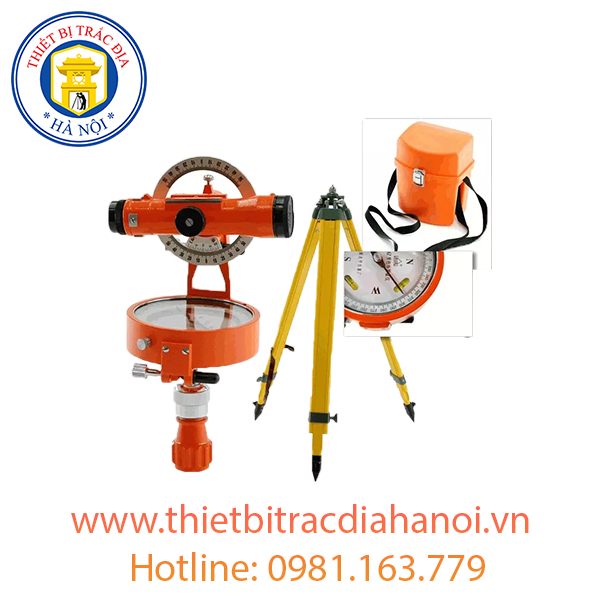

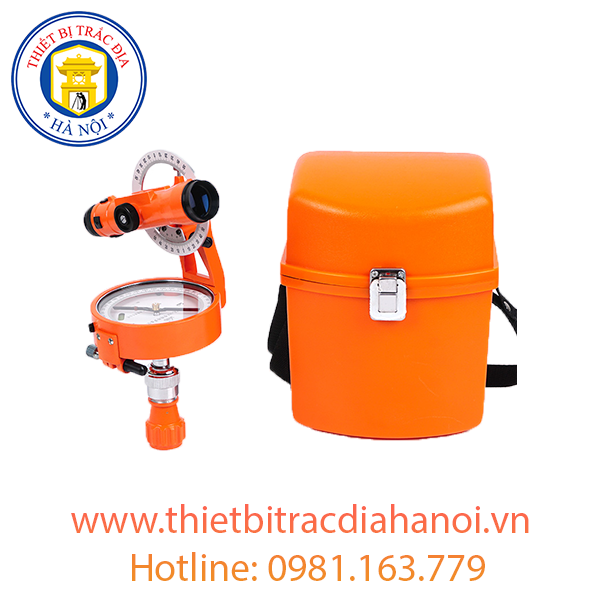

Dụng cụ này có cấu tạo chủ yếu là la bàn từ, cơ cấu nằm ngang, kính thiên văn và chân máy. Khi mức được điều chỉnh, kim từ trường của la bàn sẽ chỉ theo hướng của từ trường trái đất, tức là một trong các cực của nó sẽ hướng về cực bắc của từ trường. Nếu ảnh hưởng của độ nghiêng từ được điều chỉnh, hướng của Cực bắc dương có thể được đo chính xác, và do đó có thể đo được bất kỳ vị trí nào.
La bàn từ được cấu tạo chủ yếu bao gồm một kim từ có thể quay tự do, một mặt số tròn có chia độ 360 ° và một vỏ. Vỏ có thể quay toàn bộ 360 ° so với giá đỡ.
Khi sử dụng thiết bị này, trước tiên bạn phải đặt thiết bị ở trạng thái nằm ngang. Vì lý do này, hai mức dải dài được đặt trong la bàn và khớp bi đa năng được sử dụng ở phần dưới của vỏ, chúng cùng nhau tạo thành một chiều ngang Thiết bị có thể được điều chỉnh sang trạng thái nằm ngang một cách nhanh chóng và chính xác.
Dụng cụ này được trang bị một kính thiên văn 12 lần, bao gồm một vật kính, một ống kính, một hệ thống lái và một thị kính. Kính thiên văn có một điểm trục thẳng đứng có thể xoay lên và xuống 50 °. Kính thiên văn có thể quan sát các mục tiêu ở khoảng cách xa theo mọi hướng. Gương được trang bị hệ thống hình ảnh dựng thẳng bằng lăng kính, làm cho hình ảnh trên thị kính là hình ảnh dựng thẳng, bất kể hướng lên xuống và trái phải, để người quan sát nhìn thấy tất cả hình ảnh dựng đứng và bề mặt hoàn toàn chân thật một cách chính xác. tái tạo đối tượng quan sát nên việc quan sát và đo đạc vô cùng thuận tiện và nhanh chóng, tránh hoàn toàn những rắc rối
do hình ảnh bị ngược gây ra .

3. Các thông số kỹ thuật chính:

Thông số kỹ thuật DQL-16Z

Phóng Đại: 16X

Miệng Vỏ: 14mm

Góc Nhìn: 1º30 '

Độ Phân Giải: 15 "

Hằng Số: 100

Hằng Số Phụ: 0,18

Khoảng cách lấy nét ngắn nhất: 2m

Góc nhìn chiều cao: ± 50º

Kích Thước : 130x110x234 mm

Trọng lượng : 0.85kg

4. Cài đặt và sử dụng:
(1) Sau khi chọn vị trí của thiết bị trước khi đo, trước tiên hãy đỡ chân máy và lắp la bàn vào chân máy. Sử dụng các thiết bị ngoại vi để thực hiện các điều chỉnh sơ bộ về mức độ của nhạc cụ.
(2) Sử dụng ghế khớp bi đa năng để tinh chỉnh mức độ.
(3) Nới lỏng vít định vị ở phần dưới của vỏ la bàn, xoay ngang la bàn và xoay ống kính thiên văn lên xuống để kính thiên văn có thể nhắm vào vật thể cần quan sát.
(4) Điều chỉnh thị kính để mắt có thể nhìn rõ các chữ thập trong thấu kính (điều chỉnh độ nét của thị kính).
(5) Điều chỉnh bánh xe lấy nét trên ống kính cho đến khi bạn nhìn rõ mục tiêu, sau đó bạn có thể đo khoảng cách, chiều cao, mức độ và các mục khác.
(6) Nới lỏng vít chặn kim từ tính, kính thiên văn và la bàn có thể được sử dụng cùng nhau để đo vị trí của mục tiêu.


5. Bảo trì và các biện pháp phòng ngừa:
(a) Dụng cụ phải được bảo quản trong khí sạch, khô, không ăn mòn và không có nhiễu từ trường;
(b) Khi không sử dụng thiết bị, kim từ tính phải được khóa chắc chắn để tránh mài mòn đầu trục;
(c) cơ cấu panme của dụng cụ, trục dọc và trục ngang có thể không được tháo rời;
(d) được sử dụng và chú ý nghiêm ngặt để tránh va đập rò rỉ do mưa, bụi và những thứ tương tự;
(e) nhiệt độ môi trường của thiết bị đang làm việc - 25 ℃ ~ 45 ℃.
