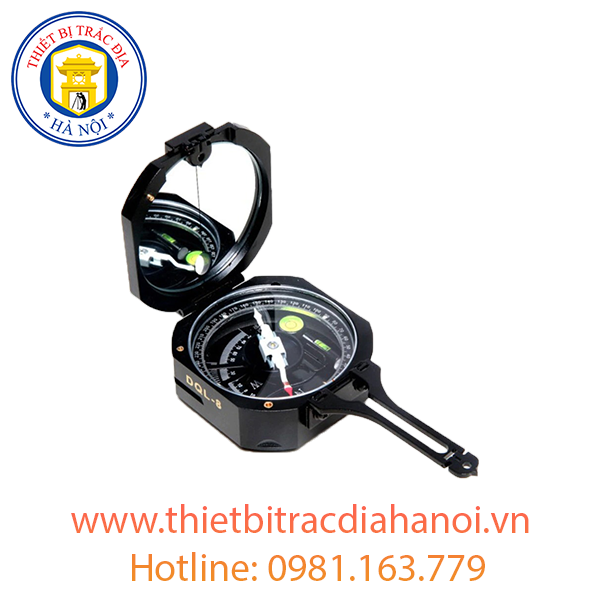

Hướng Dẫn Sử Dụng La Bàn Địa Bàn DQL-8, La Bàn Quân Sự DQL-5

1. Xác định hướng đông nam, tây bắc và tây bắc của vị trí hiện tại:

(1) Bật la bàn và căn chỉnh chỉ báo hướng “△” với “0”.
(2) Xoay la bàn cho đến khi đầu phía bắc của kim nam châm thẳng hàng với số "0", hướng chỉ vào lúc này là hướng bắc. Bạn có thể đọc trực tiếp các hướng đông, nam, tây và bắc trên kính góc phương vị.
2. Hiệu chỉnh hướng bản đồ
Hiệu chỉnh hướng bản đồ là sử dụng la bàn để định hướng trên bản đồ phù hợp với vị trí hiện tại.
(1) Mở thiết bị và điều chỉnh đế quay số sao cho chỉ báo góc phương vị "△" thẳng hàng với độ lệch từ của khu vực cục bộ.
(2) Sử dụng thước đo để tiếp tuyến với kinh tuyến thực hoặc đường tọa độ dọc trên bản đồ (tức là đường viền bản đồ bên trong của đường viền bản đồ đông tây).
(3) Xoay bản đồ sao cho đầu phía bắc của kim nam châm chỉ về số “0”, khi đó vị trí trên bản đồ giống hệt với vị trí hiện tại.
3. Xác định góc phương vị từ
A. Xác định góc phương vị từ của mục tiêu trên bản đồ
(1) Hiệu chỉnh bản đồ bằng la bàn hướng bắc và giữ cho bản đồ đứng yên.
(2) Đặt thước đo tiếp xúc với đường nối điểm hiện tại và điểm đích, đồng thời điều chỉnh đế quay số sao cho chỉ báo "△" thẳng hàng với vạch đánh dấu "0". (3) Sau khi kim từ dừng lại, thang đo trên đế mặt số chỉ vào đầu phía bắc của nó là giá trị góc phương vị từ tính từ điểm hiện tại đến điểm đích.
B Xác định góc phương vị từ của mục tiêu cục bộ
(1) Bật thiết bị, căn chỉnh chỉ báo góc phương vị "△" với "0", đồng thời đặt gương phản xạ và đế quay số hơi nghiêng 45 độ.
(2) Đưa ngón tay cái của bạn vào vòng nâng, giữ phẳng thiết bị và nhắm qua tâm ngắm về phía mục tiêu đang được đo.
(3) Nhìn qua tấm phản xạ tại vạch chia trên đế mặt số nơi đầu phía bắc của kim từ được căn chỉnh, đây là giá trị góc phương vị từ của mục tiêu hiện tại.

(2) Đo khoảng cách 1.

Dùng thước đo trực tiếp đo khoảng cách trên bản đồ.

2. Sử dụng đồng hồ đo đường để đọc khoảng cách trên bản đồ
1) Đưa con trỏ màu đỏ về “0” trước;
2) Giữ đồng hồ nằm phẳng, đặt nhẹ bánh xe đo của đồng hồ đo đường vào điểm xuất phát và lăn về phía trước dọc theo
3) Theo đường khắc được chỉ bởi con trỏ trên thang đo, khoảng cách thực tế tương ứng có thể được đọc trực tiếp. Ví dụ: khi đo từ điểm A đến điểm B trên bản đồ tỷ lệ 1:50.000, tỷ lệ 1:50.000 trên bề mặt dụng cụ chỉ 14 đường khắc nên khoảng cách thực tế giữa điểm A và B là 7 km. Nếu đo 14 đường khắc trên bản đồ tỷ lệ 1:100000 thì khoảng cách giữa A và B là 14 km. Ngoài ra, bản đồ có tỷ lệ tương ứng (chẳng hạn như 1:25000) hoặc nhiều tỷ lệ (chẳng hạn như 1:20000 và 1:500000) cũng có thể được đọc thông qua chuyển đổi.

3. Sử dụng công cụ ước tính khoảng cách để xác định gần đúng khoảng cách đến mục tiêu trên hiện trường.
Khoảng
cách giữa hai máy ước tính khoảng cách trên thiết bị là 1/10 khoảng cách giữa tầm nhìn và tầm nhìn phía trước. Sử dụng mối quan hệ tam giác tương tự, có thể xác định được khoảng cách đến mục tiêu hiện tại.
1) Đã biết khoảng cách giữa hai mục tiêu (vật thể) và điểm hiện tại. Làm thế nào chúng ta có thể tìm được khoảng cách giữa hai mục tiêu (vật thể)?
Khoảng cách giữa hai mục tiêu = khoảng cách giữa hai mục tiêu và điểm đứng × 1 /10Mở
thiết bị, nhắm sát mắt và nhắm vào mục tiêu.Nếu hai mục tiêu (vật thể) nằm chính xác giữa hai máy ước tính khoảng cách và biết rằng khoảng cách giữa hai điểm mục tiêu và vị trí là 100 mét, khi đó khoảng cách giữa hai điểm mục tiêu là 100×1/10=10 mét và phần còn lại có thể được tính theo phương pháp này. Ngoài
ra, khoảng cách giữa hai mục tiêu (vật thể) phía trước có thể không được kẹp chính xác bởi hai máy ước tính khoảng cách, nhưng khi nó nhỏ hơn hoặc lớn hơn khoảng cách, có thể sử dụng công thức sau: Khoảng
cách giữa hai vật thể điểm mục tiêu = khoảng cách giữa hai mục tiêu và vị trí của chúng Khoảng cách giữa các điểm × 1/10 × bội số của hai khoảng thời gian mà hai mục tiêu chiếm giữ. Ví dụ
: Biết khoảng cách giữa 2 mục tiêu và điểm đứng là 100m, khoảng cách đo được giữa 2 mục tiêu là 7/10 khoảng cách của 2 mục tiêu của máy ước tính khoảng cách thì khoảng cách giữa 2 mục tiêu là 100 ×1/10×7 /10=7 mét. Tương tự
: Nếu khoảng cách giữa hai mục tiêu gấp 1,5 lần khoảng cách giữa hai máy ước tính khoảng cách thì khoảng cách giữa hai mục tiêu là 100×1/10×1,5=15 mét.

2) Cho chiều rộng của vật hoặc khoảng cách giữa hai mục tiêu, hãy tìm khoảng cách giữa mục tiêu và điểm đặt nó, có thể sử dụng công thức sau để tính: Khoảng
cách giữa mục tiêu và điểm đứng = khoảng cách giữa mục tiêu đã biết × 10Ví dụ
: đã biết Khoảng cách giữa hai mục tiêu phía trước là 12 mét, đây chính xác là điều mà hai máy ước tính khoảng cách đang hướng tới. Khi đó khoảng cách giữa điểm mục tiêu và điểm đứng là: 12 ×10=120 mét. Ngoài
ra, nếu biết khoảng cách giữa mục tiêu nhưng khi ngắm nhỏ hơn hoặc lớn hơn khoảng cách giữa hai máy ước tính khoảng cách thì có thể sử dụng công thức sau: Khoảng
cách giữa mục tiêu và điểm = khoảng cách thực tế khoảng cách giữa mục tiêu và mục tiêu chiếm khoảng cách giữa hai công cụ ước tính khoảng cách
.

(3) Tính toán thời gian và tốc độ hành quân:

Sử dụng biểu đồ tốc độ trên thiết bị, trong khi đo quãng đường, có thể đo được thời gian cần thiết để hành quân hoặc tốc độ hành quân trong thời gian quy định. Phương pháp như sau
1. Tính thời gian hành quân: rẽ trên thiết bị , để đưa kim đồng hồ đo đường về 0 (vạch màu đỏ trên mặt đồng hồ). Khi tính toán quãng đường đến đích, biểu đồ tốc độ dựa trên tỷ lệ 1:100000, biểu thị quãng đường theo 13, 15, 17, 19, 21, 23, 25 km/h
(bảng ngoài, đọc theo chiều kim đồng hồ) và 10, Thời gian cần thiết để hành quân với tốc độ 14, 16, 18, 20, 22, 24 và 30 km một giờ (trong bảng, đọc ngược chiều kim đồng hồ). Nếu quãng đường được đo trên bản đồ tỷ lệ 1:50000, hãy sử dụng ngón tay để quay số. Sử dụng bánh xe đo để
giảm một nửa quãng đường, tốc độ và thời gian được chỉ định bởi con trỏ là những gì bạn muốn. Ví dụ: Quãng đường đo trên bản đồ tỷ lệ 1:50000 là 40 km, nếu bạn hoàn thành quãng đường với tốc độ "V20", hãy tìm thời gian cần thiết. Đầu tiên, đặt con trỏ thành 20 km theo tỷ lệ 1: 50000.
Con trỏ trỏ trong vòng tròn V20 là thứ bạn muốn. Nếu tốc độ được chỉ định là tốc độ không hiển thị trên bảng, hãy tìm tốc độ có mối quan hệ phóng đại và nhân với độ phóng đại để có được thời gian, ví dụ: tốc độ hành quân là 5 km một giờ và quãng đường đo được là 30 km. Tìm thời gian và bạn có thể đọc nó. : "V10" là 3
giờ . Vì "V10" dài gấp đôi V5 nên nhân số đó với 2 hoặc quay bánh xe thử để làm kim chỉ 60 km và đọc V10 để có 6 giờ. Nếu sử dụng "V6", nó có thể được đọc là "V18 " ", nhân số đó với 3 hoặc quay số bánh xe kiểm tra để con trỏ chỉ 90 km và đọc "V18" để có 5 giờ, v.v. . Điều này không bao gồm hệ số độ dốc và độ cong trong quá trình dừng hành quân, điều chỉnh và đo đường. Các dữ liệu liên quan cần được bổ sung vào bảng khi tổ chức hành quân). 2.
Khi tính tốc độ hành quân, trong khi tính quãng đường đến đích, theo thời gian đến yêu cầu, có thể chọn tốc độ phù hợp trong thời gian quy định theo bảng tính thời gian tốc độ (lưu ý: nếu quãng đường là Tỷ lệ 1:50000, chọn gấp đôi thời gian quy định) làm tốc độ hành quân.

(4) Xác định độ dốc (góc nghiêng) của bề mặt nghiêng.

Mở thiết bị, làm cho gương phản xạ và đế quay số hơi nghiêng 45 độ, giữ thiết bị nghiêng sang một bên, nhắm dọc theo ống ngắm và tầm nhìn phía trước về phía mép của bề mặt nghiêng, và làm cho đường ngắm song song với bề mặt nghiêng.Máy đo góc dao động tự do, và sự phân chia tỷ lệ trên máy đo góc nghiêng được biểu thị bằng đường trung tâm của máy đo góc được nhìn qua gương phản xạ, đó là góc nghiêng cần thiết (độ dốc).

(5) Đo chiều cao gần đúng của mục tiêu.

Đã biết khoảng cách ngang giữa mục tiêu (vật thể) và vị trí. Đầu tiên đo góc nghiêng của mục tiêu, sau đó kiểm tra máy đo độ cao (xem Phụ lục 1) để biết độ cao của mục tiêu Phương pháp này như sau:
1. Tìm khoảng cách theo chiều ngang giữa điểm và mục tiêu cần đo (chẳng hạn như đỉnh núi, ống khói, chóp tháp, v.v.) từ bản đồ hoặc sử dụng công cụ ước tính khoảng cách.
2. Giữ thiết bị sang một bên, nhắm về phía trên cùng của mục tiêu dọc theo tầm nhìn và tầm nhìn phía trước, để máy đo góc xoay tự do để dừng lại và nhìn rõ giá trị góc nghiêng được biểu thị bằng đường khắc máy đo góc.
3. Kiểm tra máy đo độ cao (Phụ lục bảng 1) hoặc sử dụng công thức máy đo để tính độ cao. Ví dụ
: Được biết khoảng cách theo phương ngang từ điểm đo đến vật đo là 100m, góc nghiêng đo bằng dụng cụ là 30 Sau đó kiểm tra máy đo độ cao, căn chỉnh lưới ngang 100m với 30 lưới dọc và kiểm tra giá trị đo được. Chiều cao của vật thể là 57,74 mét. 4
6. Bảo trì và chăm sóc thiết bị:

1. Không đặt thiết bị gần các chất sắt từ để tránh mất từ tính. 2.
Không dùng thước đo đánh vào vật thể để tránh ảnh hưởng đến độ chính xác của phép đo.
3. Không vặn gương phản xạ để tránh ảnh hưởng đến việc ngắm và đọc mặt kẻ ô. Bề mặt phải được giữ mịn và sạch sẽ. Không lau bằng vải hoặc tay bẩn.
4. Dụng cụ nên được đóng kín khi không sử dụng và cho vào hộp, cẩn thận không để va chạm.
